Лінія виробництва ДСП

Наприкінці 2008 року був укладений договір між ТзОВ «САІК» та підприємством «Кроноспан УА» на виконання робіт з монтажу, автоматизації та пусконалагоджування комплексу обладнання для виготовлення ДСП (деревостружкової плити).

Основні показники проекту:

• Підведена потужність: 5 МВт
• Кількість вх./вих. контролерів: 6000
• Тривалість проекту, місяців: 8
• Середня висота робіт, м.: 15
• Кількість працівників в проекті: 57
• Кількість інженерів в проекті: 15

Перелік технологічних ділянок:

• станція підготовки та транспортування подрібненої деревини;
• станція приготування клейкої суміші;
• гідростанція пресу;
• установка підігріву мастила;

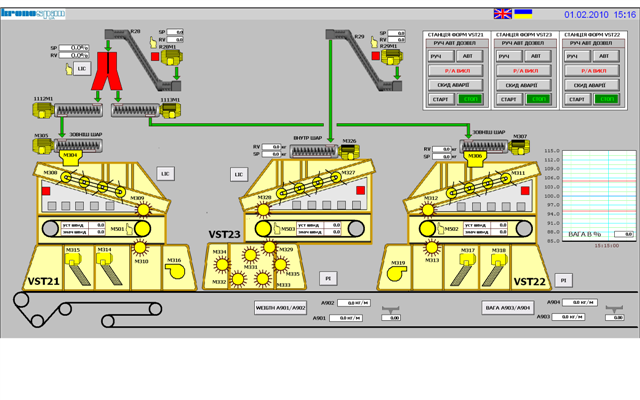

• станція формування;
• станція завантаження пресу;

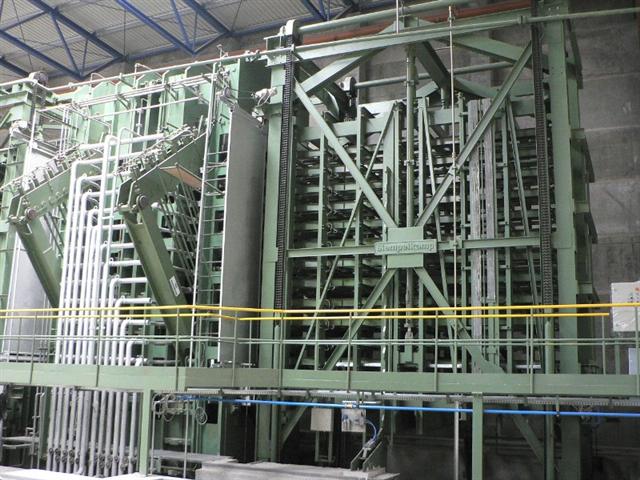

• станція пресування;
• станція розвантаження пресу;

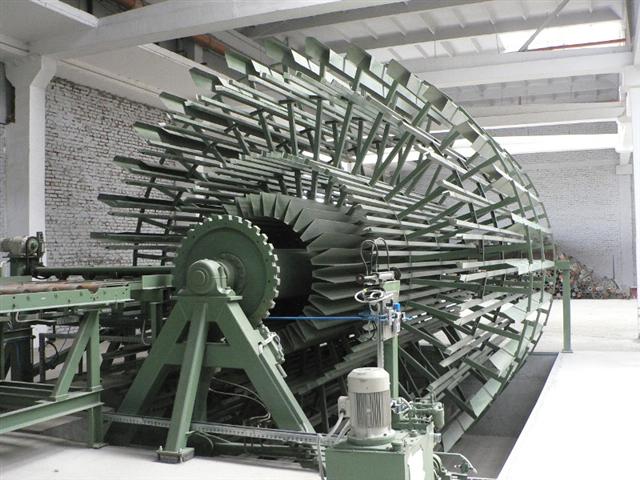

• станція охолодження плит;

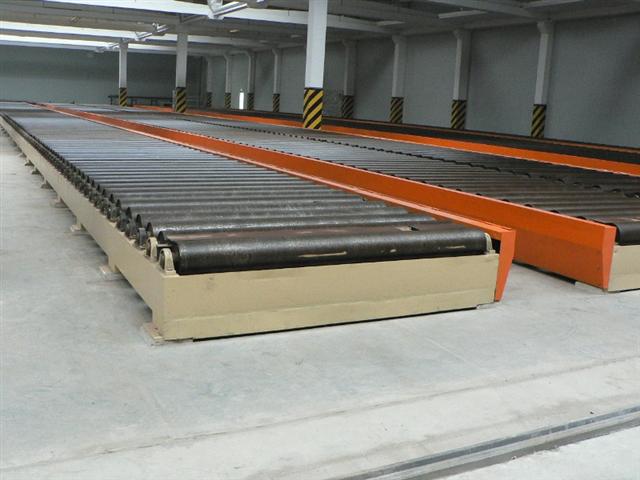

• система конвеєрів;
• система буферизації;

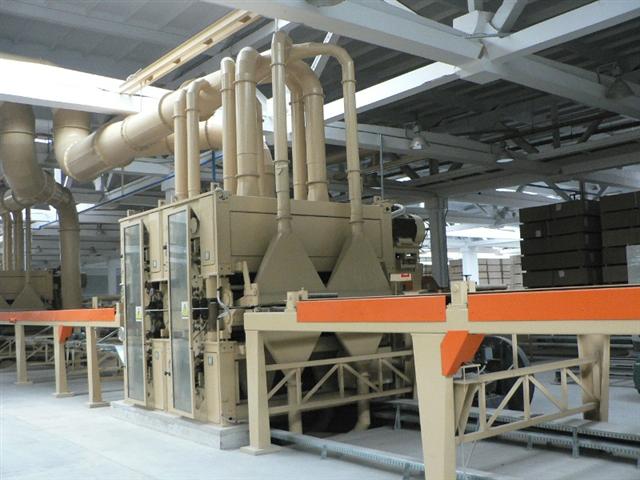

• лінія шліфування та порізки плит;

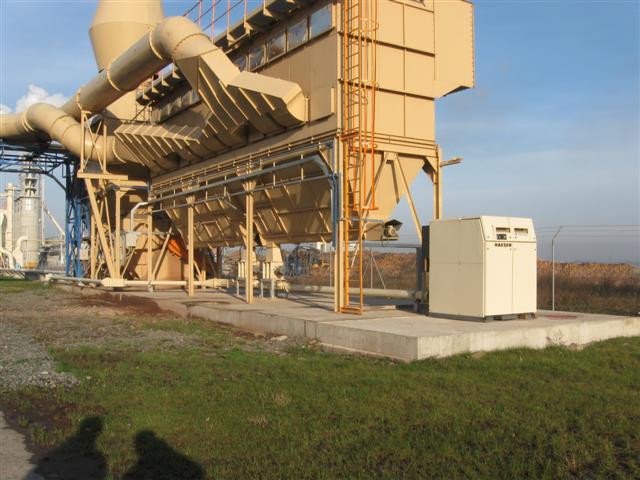

• компресор високого тиску;
• система вивантаження плит на склад.

Особливості проекту:

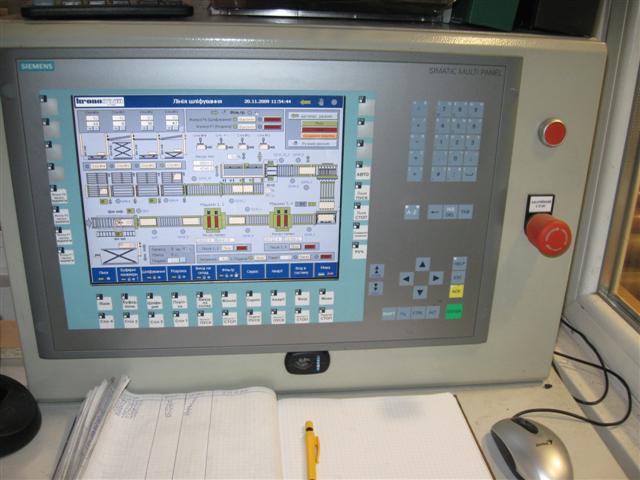

Зважаючи на те, що лінія виробництва ДСП вживана, крім монтажу та пуско-налагоджувальних робіт було прийнято рішення модернізації апаратної та програмної частини системи автоматизації та диспетчеризації. Для вирішення даної задачі інженери нашої компанії ретельно вивчили алгоритм роботи кожного механізму і лінії в цілому, відновили частково втрачену технічну документацію та повністю розробили новий проект.

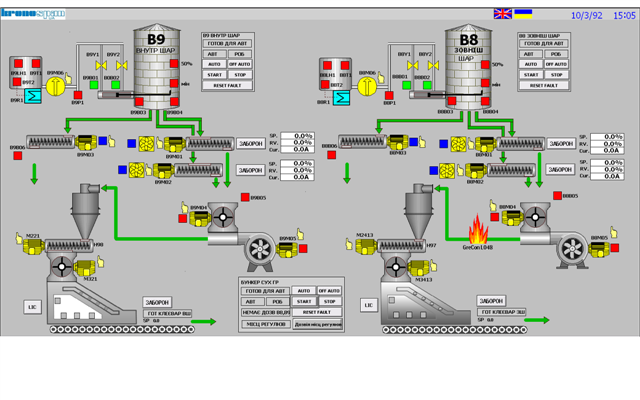

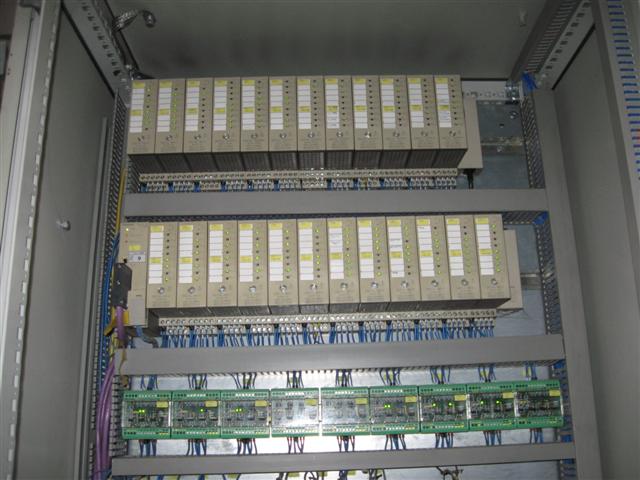

Система керування лінією побудована на контролерах Siemens Simatic S7-300 з використанням розподіленої системи вводу-виводу Profbus DP. В розподілену систему Profbus DP було інтегровано станції вводу-виводу Simatic S5, які залишилась від старої системи керування, а також перетворювачі частоти та інше специфічне обладнання. Це дало змогу суттєво зменшити кількість контрольних кабелів та підвищити надійність і розширити функіональні можливості нової системи автоматизації.

Виконані роботи:

На даному об’єкті проведені усі необхідні монтажні роботи для забезпечення електричним живленням усіх виконавчих механізмів, починаючи від трансформаторної підстанції і закінчуючи затискачами електричних приймачів. Відповідно до модернізації системи автоматизації було докорінно змінено схеми підключення пультів і пристроїв керування і був проведений перемонтаж згідно із новими електричними схемами. За час виконання проекту працівниками підприємства було проведено велику кількість робіт, а саме:

• змонтовано 2 км. кабельних трас;
• прокладено 12 км. силових кабелів;
• прокладено 18 км. контрольних кабелів;
• змонтовано 56 електричних шаф;
• змонтовано 83 пульти керування;
• під'єднано більше 140 електродвигунів;
• додано та замінено близько 200 сенсорів.
• Загальна вага прокладених кабелів склала близько 40 тон.
